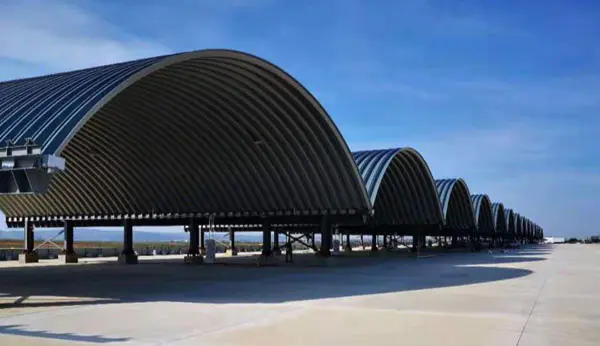

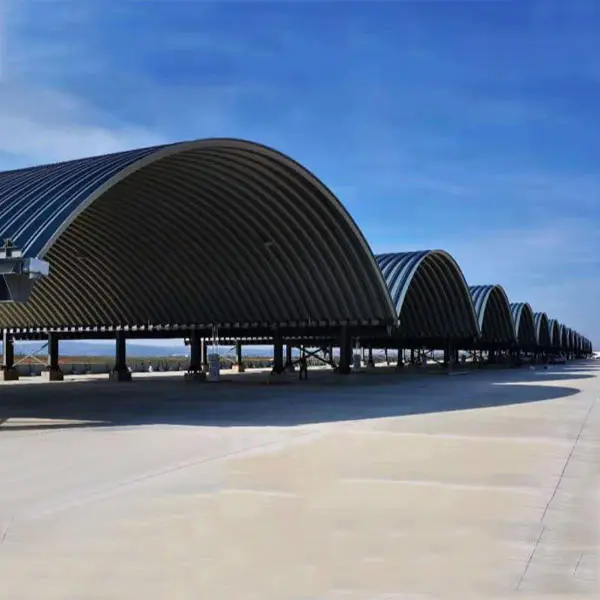

I vantaggi delle piastre del tetto ad arco includono principalmente spazio aperto, a basso costo, prestazioni impermeabili affidabili e bell'aspetto. I pannelli non richiedono raggi, virgole o supporti, che sono disponibili per grandi dimensioni entro 8-36 m.
Le piastre del tetto ad arco sono arrotolate da fogli in acciaio zincato con collegamento al bordo di blocco meccanico. Il materiale principale è la piastra di acciaio strutturale a freddo, con una quantità di zincatura non inferiore a 200 g/m2. La superficie è rivestita con primer e topcoat, che ha buone prestazioni anticorrosivi. La struttura speciale assicura che il tetto sia naturalmente impermeabile, senza perdite. La vita di servizio può raggiungere i 30-50 anni.

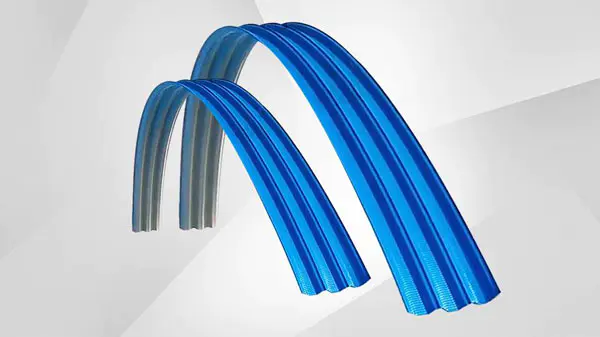

La piastra arrotolata che si trasforma in un pannello del tetto ad arco richiede due processi di formazione. Il primo passo è arrotolare la piastra di acciaio in una piastra di scanalatura dritta ondulata trapezoidale e il secondo passo è arrotolare la piastra di scanalatura dritta in una piastra di scanalatura ad arco lanciando piccole increspature trasversali. La curvatura della piastra di scanalatura ad arco è regolata dalla profondità delle piccole increspature trasversali sulla piastra della scanalatura.
Nell'avanzamento della costruzione della piastra del tetto ad arco, le parti pre-incorporate devono essere installate sul raggio dell'anello e i pallet di acciaio lunghi devono essere saldati su di essi. Il piede arco e la piastra di supporto in acciaio sul raggio dell'anello possono essere imbullonati insieme.

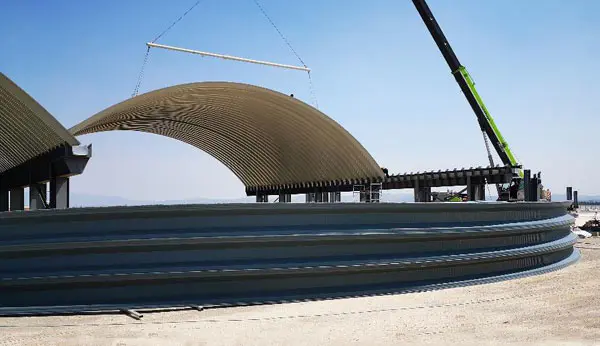

I pannelli del tetto ad arco a forma di U devono essere bloccati a terra prima che possano essere utilizzati per il sollevamento. Utilizzando una macchina di bloccaggio per elaborare tre singole schede in un'intera scheda, il tempo di sollevamento può essere risparmiato notevolmente. Dopo il sollevamento, gli spazi tra ciascun 3 pannelli adiacenti devono essere intrecciati attraverso il bordo di bloccaggio del tetto. Gli strumenti di costruzione sono gli stessi delle macchine per i bordi di bloccaggio a terra.
I pannelli di luce solare delle strisce di illuminazione possono essere installati su tutto il tetto per aumentare l'area di illuminazione. Ad esempio, dopo aver installato due set di pannelli del tetto ad arco, lasciare una posizione per una singola piastra, che verrà utilizzata per l'installazione del pannello del sole in futuro. In base ai requisiti dell'utente, i tappi di ventilazione possono essere installati sulla parte superiore dei pannelli del tetto ad arco per soddisfare i requisiti di ventilazione interna.
Specifiche | Span (m) | Arco altezza (M) | Spessore dei fogli di acciaio zincato (mm) |
U610 | 9 | 1.35 | 0.8 |
12 | 1.80 | 0.8 | |
15 | 3.00 | 0.8 | |
18 | 3.60 | 0.9 | |
21 | 4.20 | 1.0 | |
24 | 4.80 | 1.2 | |
27 | 5.40 | 1.2 | |
30 | 6.00 | 1.3 | |
33 | 6.60 | 1.4 |
