Ponte di capriate di barra d'acciaio

La piastra in acciaio pressata che supporta il cemento del pavimento è conosciuta come il ponte del pavimento. Il ponte della capriata della barra d'acciaio si adatta ai requisiti della rapida costruzione della struttura in acciaio principale e fornisce una piattaforma di lavoro ferma in un breve periodo di tempo. Il ponte di capriate con barre d'acciaio è una nuova generazione di mazzi da pavimento sviluppati dagli ingegneri di costruzione.

Invia richiesta

Descrizione del prodotto

Il ponte di capriate con barre d'acciaio è una nuova generazione di mazzi da pavimento sviluppati dagli ingegneri di costruzione. Le barre in acciaio nella ponte del pavimento vengono trasformate in capriate di barra in acciaio utilizzando attrezzature di saldatura in lamiera semi-automatica in fabbrica per sostituire l'altezza rialzata e la capacità del cuscinetto del ponte del pavimento.

Steel Bar Truss DeckSteel Bar Truss Deck

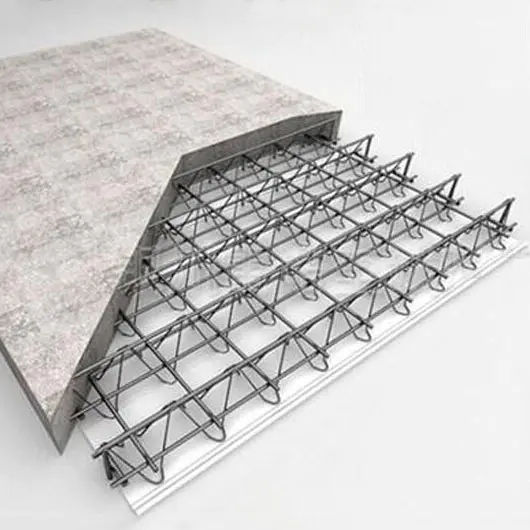

Questo sistema integra le barre di acciaio nella lastra del pavimento in cemento con il modello di costruzione. Durante la procedura di costruzione, i mazzi di capriate in acciaio possono resistere al peso del calcestruzzo bagnato sulla lastra del pavimento e sul carico di costruzione. Durante il periodo di utilizzo, le barre in acciaio di accordo superiore e inferiore della capriata d'acciaio lavorano insieme al cemento nel suo insieme per resistere al carico di utilizzo.

Steel Bar Truss DeckSteel Bar Truss Deck

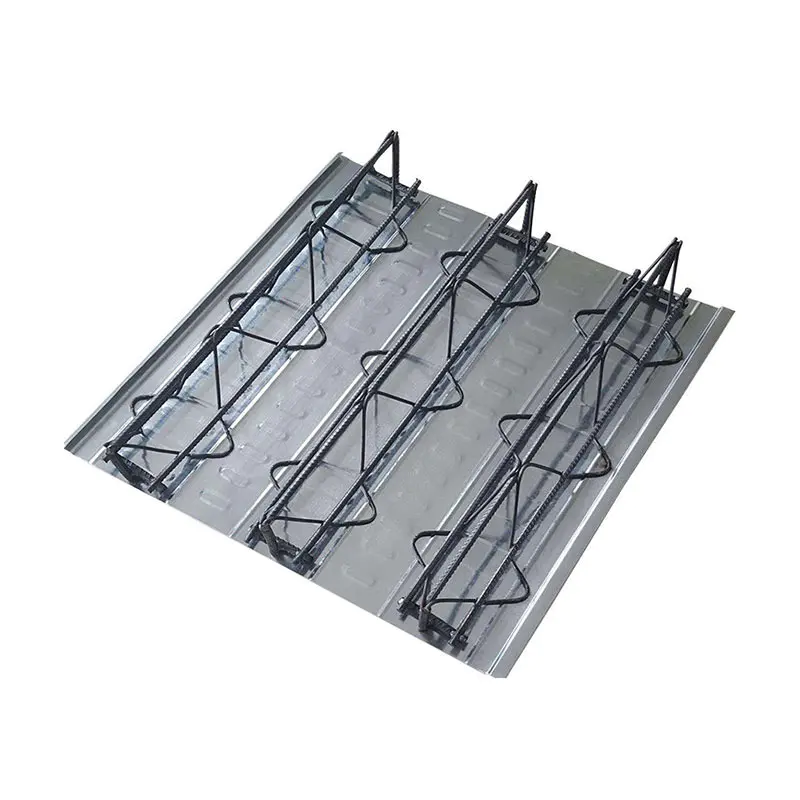

Il ponte di capriate di barre d'acciaio si forma collegando la capriata in acciaio e la lamiera inferiore attraverso la saldatura a punti di resistenza. La capriata di barre d'acciaio è realizzata con barre d'acciaio, che vengono utilizzate come accordo superiore, accordo inferiore e barre web in base alla diversa posizione. La lamiera inferiore può essere realizzata con piastra in acciaio zincato o piastra in acciaio rotte a freddo.

Steel Bar Truss Deck

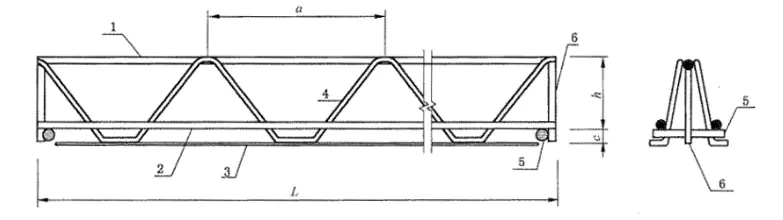

Altitudini

Steel Bar Truss Deck

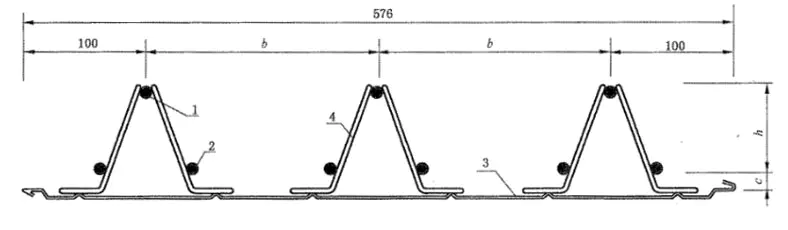

Vista sezionale


1 、 L'accordo superiore ; 2 、 l'accordo inferiore ;

3 、 Il foglio inferiore ; 4 、 barre Web ;

5 、 rinforzo orizzontale del supporto ; 6 、 barre di supporto verticale.

L : Lunghezza della lastra del pavimento di capriata in acciaio, ≤12000 mm ;

H : Altezza della capriata d'acciaio, 70 ~ 170 mm

a : Distanza tra sezioni di capriate d'acciaio, 200 mm;

B : spaziatura tra capriate di barra d'acciaio, 188 mm;

C : Spessore della copertura in cemento, 15 mm;

Steel Bar Truss Deck

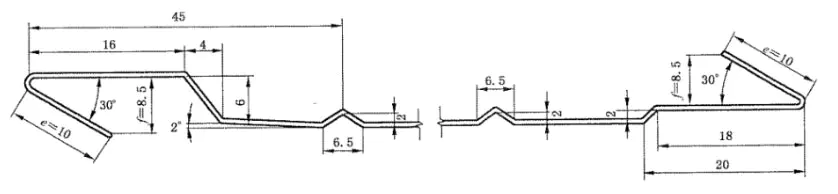

Diagramma del foglio inferiore


Prima di posare i mazzi di capriate per barre d'acciaio, la linea di riferimento dovrebbe essere impostata in base alla posizione di partenza mostrata nel disegno. La prima scheda dovrebbe essere allineata con la linea di riferimento e le altre schede sono installate in sequenza. La connessione delle schede adotta un metodo di fissaggio e la connessione al gancio tra le schede dovrebbe essere stretta per garantire che non vi siano perdite quando si versano calcestruzzo.
